1. 光通讯技术的升级换代

近年来，随着5G、大数据、物联网、智能电网等新一代信息技术的迅猛发展，光通讯技术也进入了升级换代阶段。

AI大模型的推动使得数据中心结构升级，数据存储和传输需求成倍速增长，而数据流量的暴涨对通信网络的带宽、时延、传输速率、传输容量、传输距离等方面提出了更高的要求，推动了光通讯技术的创新发展，光通讯产品不断升级创新。

2. 上海j9九游会真人游戏第一品牌在光通讯领域的布局

为更好服务和推动中国芯的应用和创新，上海j9九游会真人游戏第一品牌围绕光通讯领域全面布局低速、高速光模块系列芯片，用以满足不同应用场景的光模块产品需求。

j9九游会真人游戏第一品牌布局的系列SoC产品涵盖了从接入、传输到数据中心不同速率、不同传输距离等光模块的产品应用。

继j9九游会真人游戏第一品牌发布BL32F32x2系列芯片用于100G以下光模块应用后，j9九游会真人游戏第一品牌新发布BL32F512x系列产品，主要用于200G、400G、800G高速光模块应用。

3. 产品简介

BL32F512x 系列微控制器产品采用高性能 32 位 ARM Cortex™-M4F 内核，集成浮点运算单元（FPU） 和数字信号处理（DSP），支持并行计算指令。最高工作主频 144MHz，集成高达 512KB 加密存储 Flash 并支持多用户分区管理，最大144KB SRAM。片上集成了丰富的外设提供增强的数据处理能力和信号链资源， BL32F512x 系列微控制器在模拟外设（ADC、DAC、OPA、CMP）、PWM定时器、通信外设（IIC、MDIO）等规格方面也做了专门的设计，并为小型化的光模块设计度身定制了BGA64封装。

主要特性

u 内核CPU

― 32位ARM Cortex-M4 内核+ FPU，单周期硬件乘除法指令，支持DSP指令和MPU

― 内置8KB 指令Cache缓存，支持Flash加速单元执行程序 0 等待

― 最高主频144MHz，180DMIPS

u 加密存储器

― 高达512KByte片内Flash，支持加密存储、多用户分区管理及数据保护，支持硬件ECC校验，10万次擦写次数，10年数据保持

― 144KByte片内SRAM（包含16KByte Retention RAM），Retention RAM支持硬件奇偶校验

u 时钟

― HSE：4MHz~32MHz外部高速晶体

― LSE：32.768KHz外部低速晶体

― HSI：内部高速RC OSC 8MHz

― LSI：内部低速RC OSC 40KHz

― 内置高速PLL

― 支持1路时钟输出，可配置为系统时钟、HSE、HSI或PLL后分频输出

u 复位

― 支持上电/掉电/外部引脚复位

― 支持可编程的低电压检测及复位

― 支持看门狗复位

u 通信接口

― 7个LIN/U(S)ART接口, 最高速率达4.5 Mbps，其中3个USART接口（支持1xISO7816，1xIrDA，SmartCard），4个UART接口

― 3个SPI接口，速度高达36 MHz

― 1个QSPI接口，速率高达144 Mbps

― 4个I2C接口，速率高达1 MHz，主从模式可配，从机模式下支持双地址响应

u 高性能模拟接口

― 4个12bit 4.7Msps高速ADC，可配置为12/10/8/6bit模式，6bit 模式下采样率高达8.9Msps，多达38路外部单端输入通道，支持差分模式

― 4个轨到轨运算放大器，内置最大32倍可编程增益放大

― 多达7个高速模拟比较器，内置64级可调比较基准

― 2个12bit DAC，采样率1Msps

― 支持外部输入独立参考电压源

― 所有模拟接口支持1.8~3.6V全电压工作

u 大部分GPIO支持5V耐压.

u 2个高速DMA控制器，每个控制器支持8通道，通道源地址及目的地址任意可配

u RTC实时时钟，支持闰年万年历，闹钟事件，周期性唤醒,支持内外部时钟校准

u 定时计数器

― 2 个16bit高级定时计数器，支持输入捕获、输出比较、PWM输出以及正交编码输入等功能，最高控制精度6.9nS。每个定时器有4个独立的通道，其中3个通道支持6路互补PWM输出

― 4个 16bit通用定时计数器，每个定时器有4个独立通道，支持输入捕获/输出比较/PWM输出

― 2个16bit基础定时计数器

― 1x 24bit SysTick

― 1x 7bit 窗口看门狗(WWDG)

― 1x 12bit独立看门狗( IWDG)

u 编程方式

― 支持SWD/JTAG在线调试接口

― 支持UART Bootloader

u 安全特性

― 内置密码算法硬件加速引擎

― 支持DES/3DES、AES、SHA1/SHA224/SHA256、SM1、SM3、SM4、SM7、MD5算法

― Flash存储加密

― 多用户分区管理（MMU）

― TRNG真随机数发生器

― CRC16/32运算

― 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）

― 支持安全启动，程序加密下载，安全更新

― 支持时钟失效监测，防拆监测

u 96位UID及128位UCID

u 工作条件

― 工作电压范围：1.8V~3.6V

― 工作温度范围：-40℃～105℃

― ESD：±4KV（HBM模型）, ±1KV（CDM模型）

u 封装

― BGA64

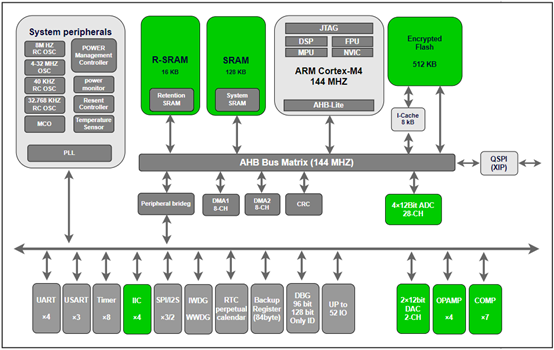

图1 BL32F512X系列产品框图

4. BL32F512x系列产品资源分配

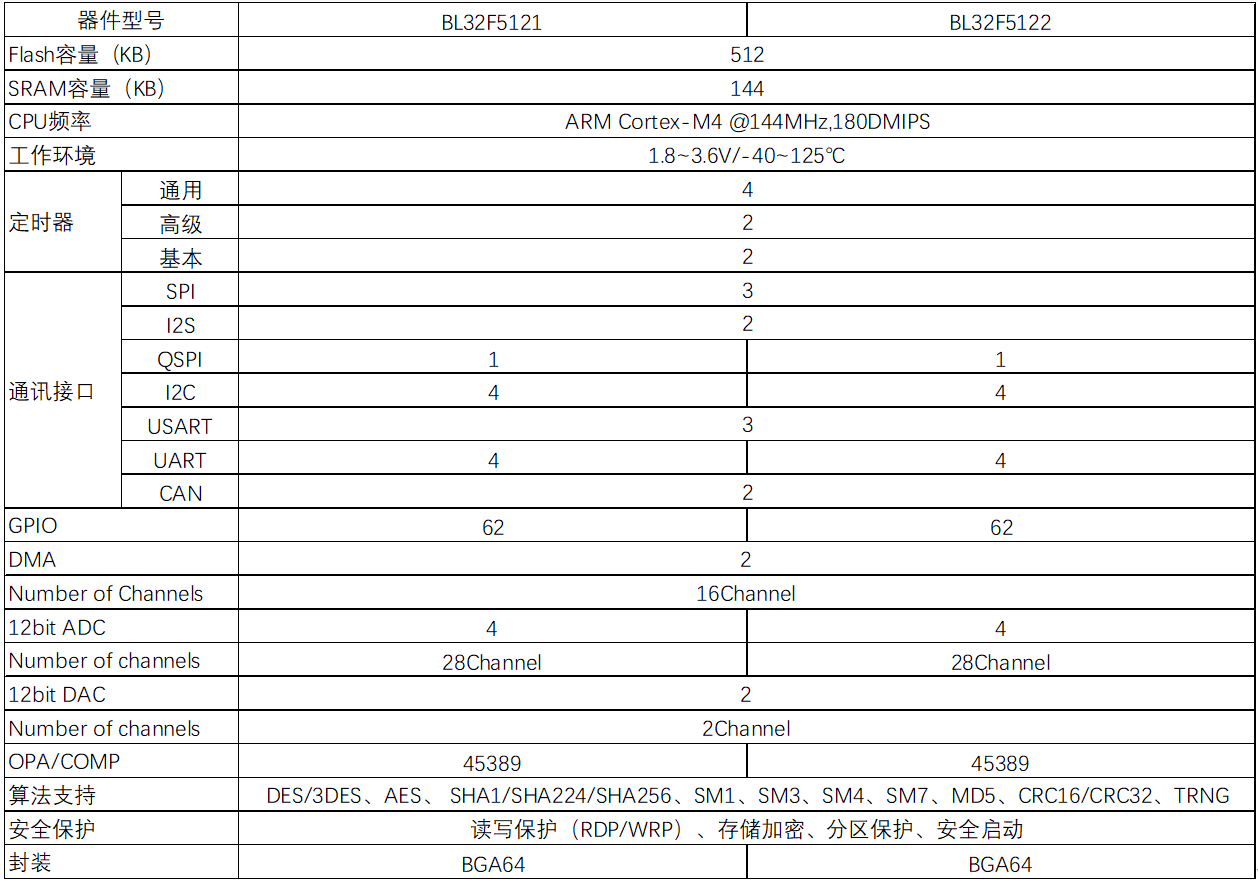

表1 BL32F512x系列产品资源分配表

5. 开发生产系统

BL32F512X系列有DemoKit和完整的软件开发工具，便于快速轻松地开发应用程序。

DemoKit 有完整的I2C、SPI、QSPI、ADC、DAC、SWD输入输出引出，便于直接使用。

软件工具包有大量的应用示例提供参考，方便用户快速理解和使用。

集成开发环境及编译器支持 Keil、GCC、IAR。

调试可使用J-LINK、ST-LINK、DAP-LINK等通用工具。

j9九游会真人游戏第一品牌有专门的工具支持量产批量烧录。
