一、 概述

在中国电动两轮车已经成为人们日常生活中必不可少的交通工具。自2019年国标（GB 17761-2018）实施后，48V新国标电动自行车逐渐成为市场主流，目前约占电动两轮车总销量的70%以上。屏蔽栅金属氧化物半导体场效应管（SGT-MOSFET）作为新国标电动自行车控制器的核心器件，其性能决定了控制器的整体效率和长期运行的可靠性和安全性。上海j9九游会真人游戏第一品牌作为MOSFET市场的主要供应商之一，现推出针对新国标电动自行车控制器的新产品70V 5mΩ SGT MOSFET BLP05N07，该器件针对新国标电动自行车应用特点，结合多年SGT设计、生产经验，优化器件击穿电压和降低开关及导通损耗，助力客户产品安全高效运行。

二、 新国标电动自行车控制器应用解析

48V新国标电动自行车控制器是70V SGT MOSFET的主要应用场景，图1展示了该类驱动器的典型拓扑结构，其核心为6颗MOSFET器件组成的三相全桥逆变电路。该应用场景具有瞬态过载、短路电流大等特点，因此对MOSFET器件的技术要求主要是在短路工况和瞬态大电流工况下的可靠性。图2所示为主流新国标控制器在母线电压54V（即常规48V电池满电状态）下的短路波形，测得短路工况下MOSFET器件漏源极间电压过冲最高可达65.02V。传统电动自行车控制器普遍采用60V 器件，短路电压过冲值已接近60V器件的实际击穿电压，长期运行存在潜在风险。使用j9九游会真人游戏第一品牌70V 器件可显著提升系统的安全冗余，有效增强整机安全性和可靠性。

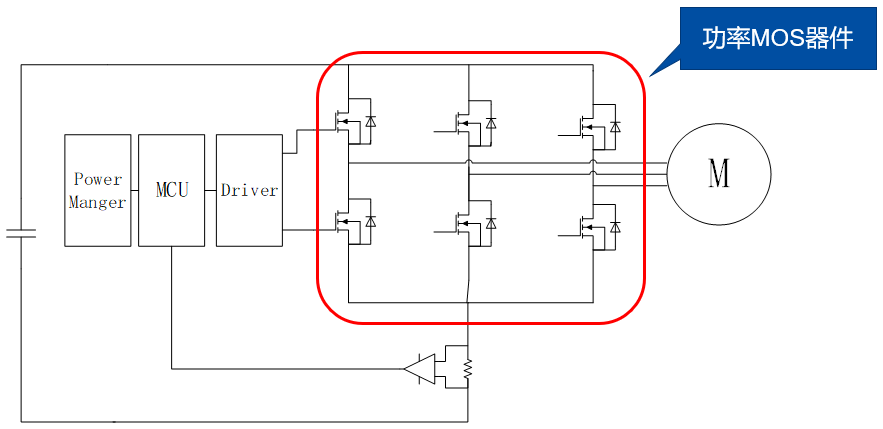

图1  新国标电动自行车控制器拓扑图

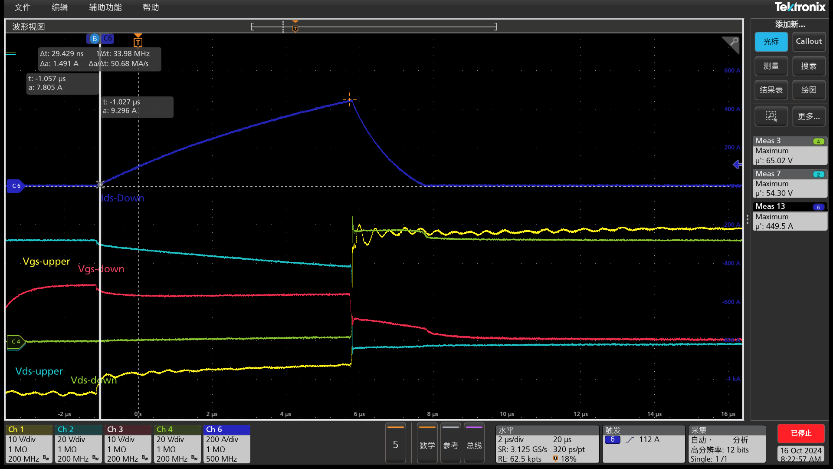

图2 短路工况下功率器件漏源极间电压过冲

三、 j9九游会真人游戏第一品牌SGT技术平台

截至目前，j9九游会真人游戏第一品牌SGT产品线已经涵盖了40/60/70/80/85/100/135/150/200共9个电压档位，并衍生了上百款各种电流能力及各种封装形式的产品，且均已实现量产供货。出色的设计让j9九游会真人游戏第一品牌SGT产品比市场主流竞品有显著性能优势，同时依托成熟的特色工艺线，保证了j9九游会真人游戏第一品牌SGT产品在可靠性、良率、参数稳定性方面也有上佳表现。

四、 BLP05N07产品核心优势

l 能效领跑——低导通电阻Rds_(on)

导通电阻决定了功率MOSFET在导通期间内的损耗，在同等规格、相同封装下，j9九游会真人游戏第一品牌器件相较于市场主流竞品具有更低的导通电阻Rds(on)。

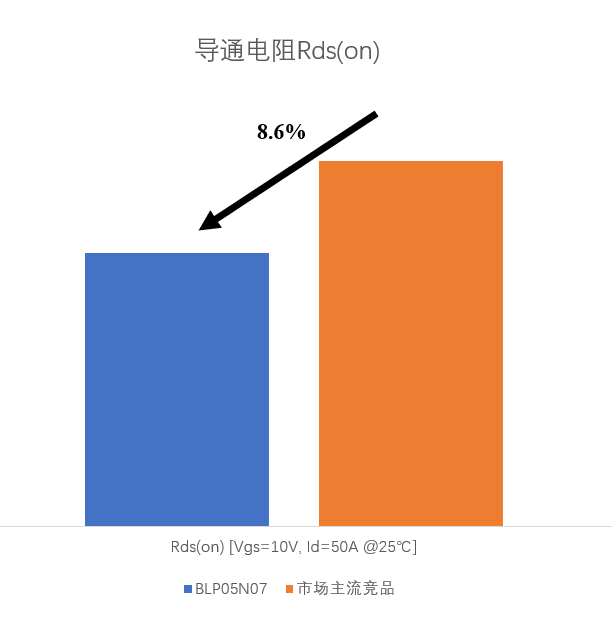

图3 导通电阻Rds_(on) 对比

l 动态性能升级——低栅极电荷

栅电荷可以客观地描述驱动损耗，在同等规格、相同封装下，j9九游会真人游戏第一品牌器件比市场主流竞品具有更小的栅电荷，可有效降低开关驱动损耗。

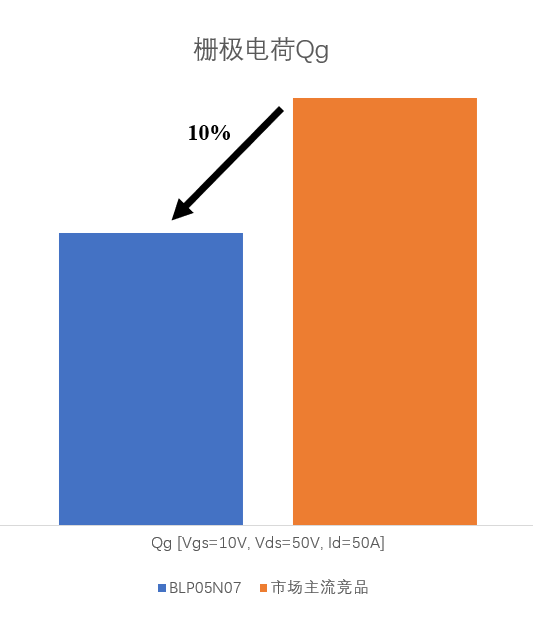

图4 栅极电荷对比

l 温控表现卓越——板级温升表现

得益于低导通电阻，在新国标电动自行车控制器400 W稳态带载测试中，同等散热条件下，BLP05N07的温升比市场主流竞品低1.5℃，如图5所示。在两倍额定功率800W极限过载测试中，5分钟温升测试结果比市场主流竞品低2.5℃，如图6所示。此外，在相同输出功率条件下，j9九游会真人游戏第一品牌器件低导通损耗的特点可以提高电动自行车的续航里程。

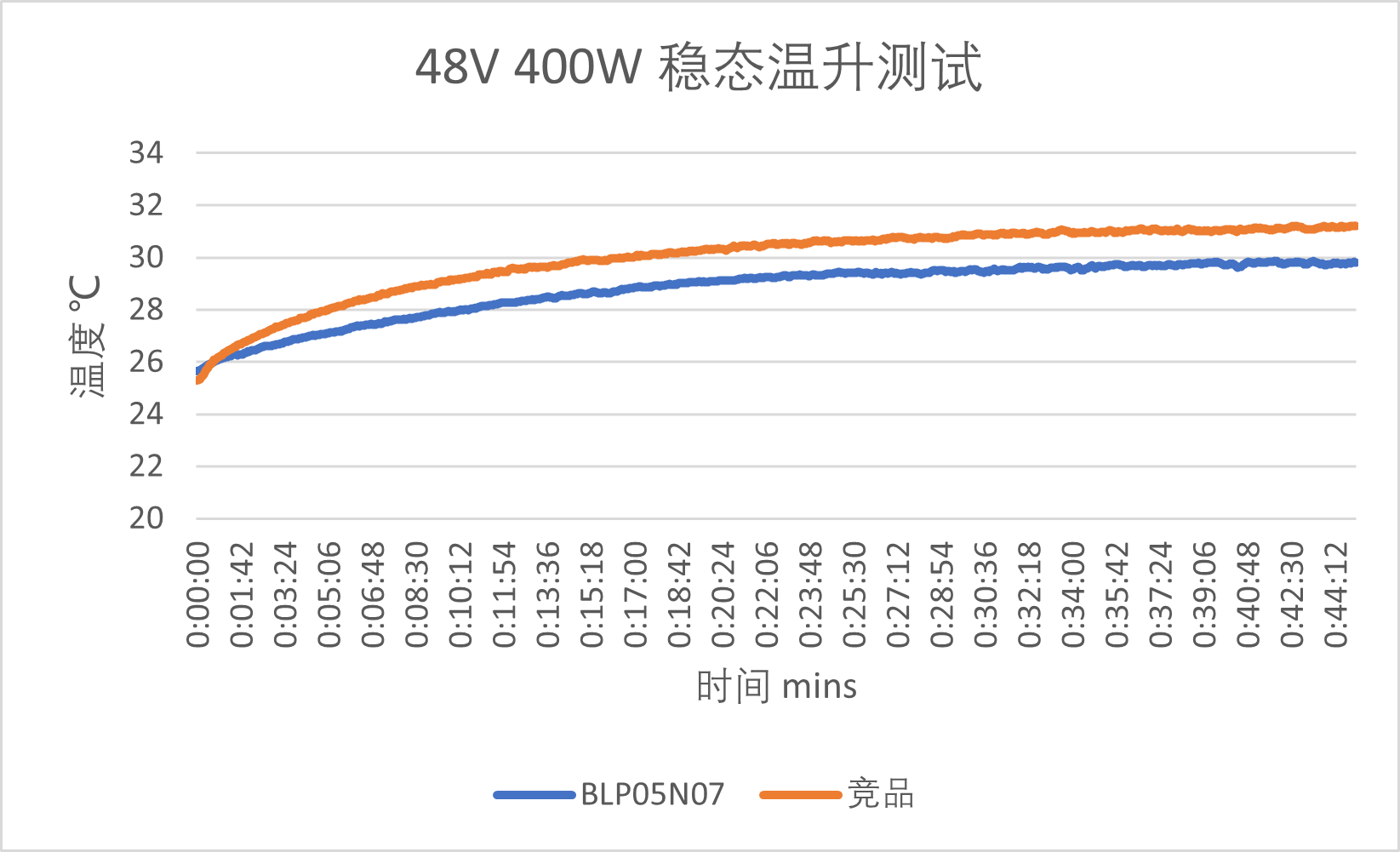

图5 新国标电动自行车控制器400 W稳态温升测试

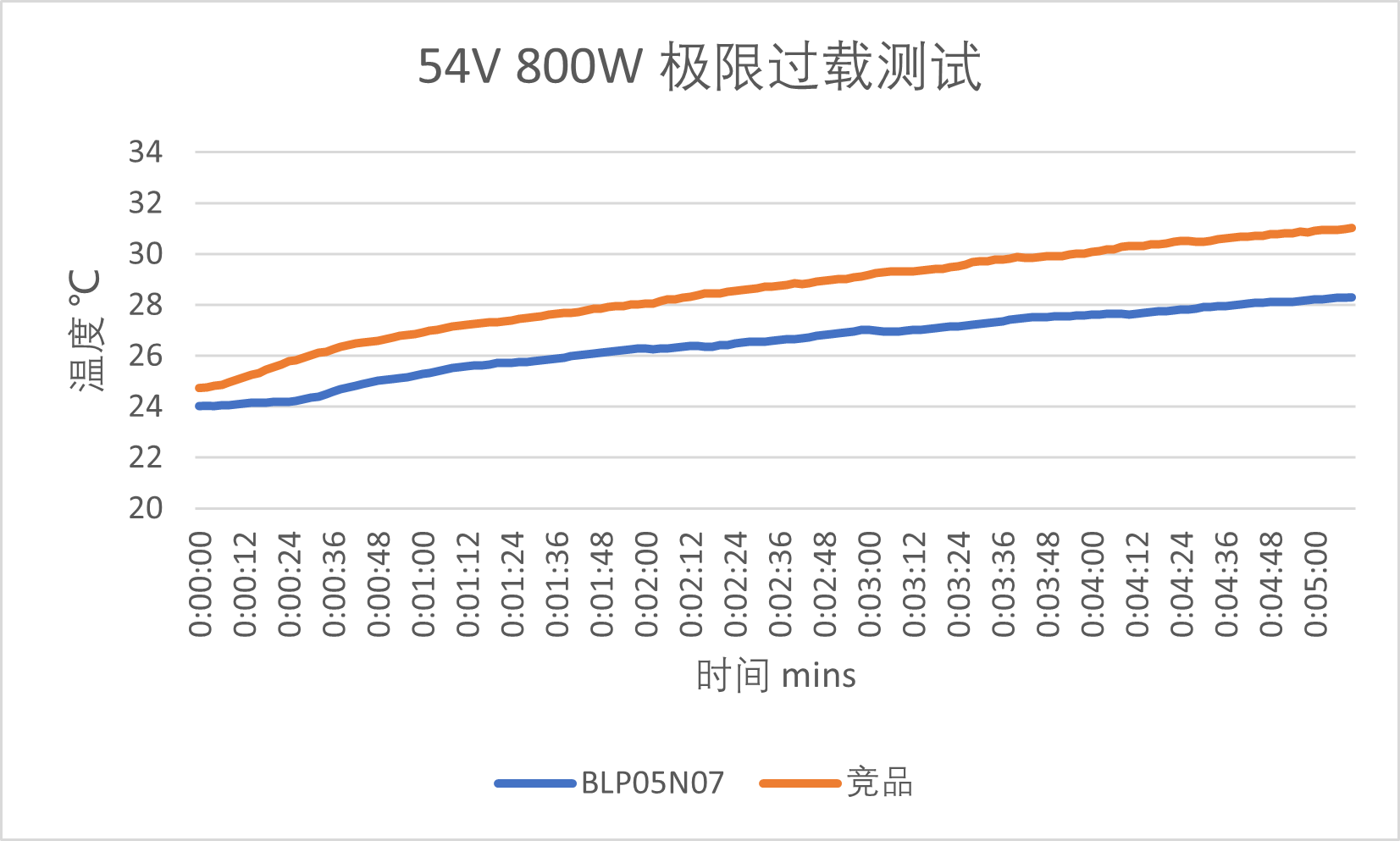

图6 新国标电动自行车控制器800 W极限过载测试

l 抗短路能力强劲——8us超长耐受

j9九游会真人游戏第一品牌BLP05N07的短路耐受能力可以满足新国标电动自行车控制器在48V电池满电压状态下发生短路的可靠性要求。图7为使用BLP05N07的控制器在54V 母线电压下的相间短路波形，器件短路耐受时长超过8us。

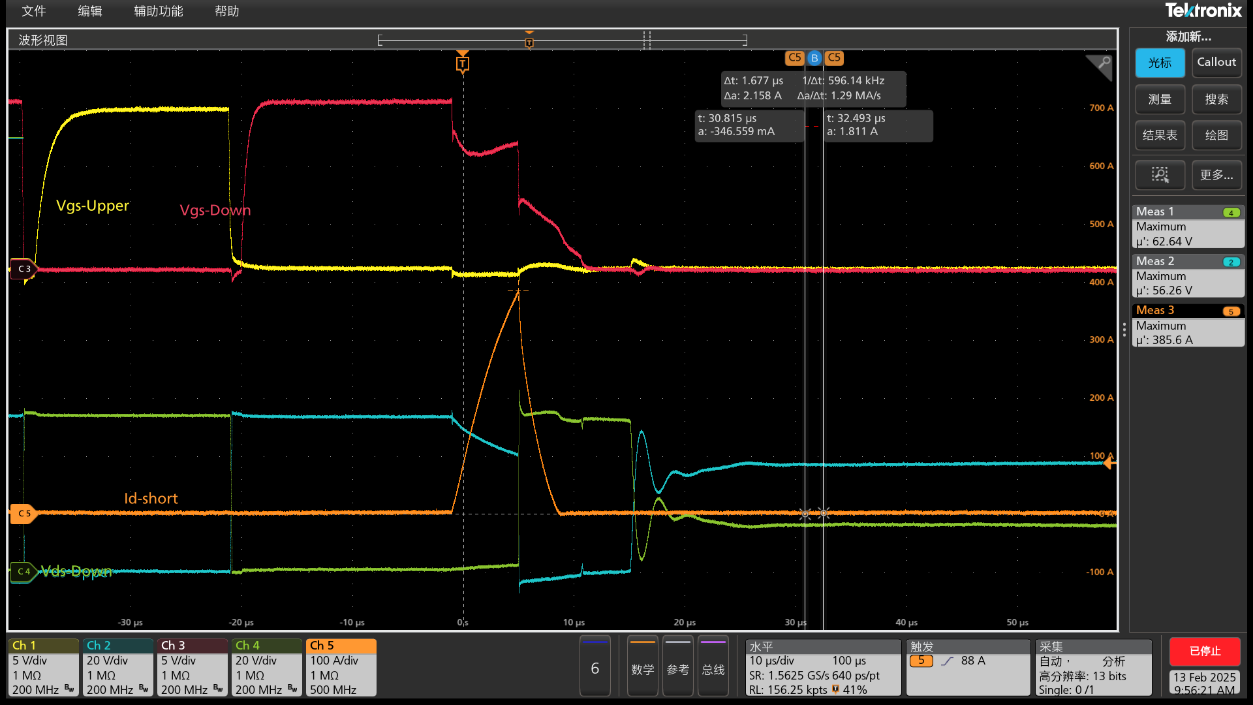

图7 母线电压54V下相间短路

五、 j9九游会真人游戏第一品牌功率器件选型方案

上海j9九游会真人游戏第一品牌功率针对新国标电动自行车、电动轻便摩托车、电动摩托车、电动叉车和轻型低速四轮车控制器应用设计有多条SGT产品线，包含70V、85V、100V、110V、135V和150V等电压等级器件，欢迎垂询！具体型号参考表1。

表1 功率器件选型列表
