MEQDS7610
7610、1-channel、LED driver
产品简介
MEQDS7610 是汽车单通道高侧 LED 驱动器，由汽车蓄电池供电，能够为单个 LED 灯串提供恒定电流，并具有 LED 诊断功能。此器件的“连带失效”功能可与其他 LED 驱动器（如 MEDS92630 和）一起工作，从而满足不同的要求。与分立式解决方案相比，低成本单片解决方案可降低系统级组件数量，并显著提高电流精度和可靠性。该系列中的不同封装选项提供了各种电流范围和诊断选项。EMSOP8 封装中的 MEQDS7610 器件支持 LED开路检测和接地短路检测。
优势特点
- 具有 PWM 调光功能
- 宽输入电压范围：4.5V ~40V
- 恒定输出电流，可通过感应电阻器进行调节
- 高精度电流调节，容差 ±4.6%
- 最大电流：300mA
- 与外部电阻器实现热共享
- 低压降电压（包含电流感应压降）
- –最大压降：70mA 时为 400mV
- –最大压降：300mA 时为 1.3V
- 诊断和保护
- –LED 开路与短路检测，具有自动恢复功能
- –在低压降运行情况下支持诊断并具有可调阈值
- –多达 15 个器件的故障总线，可配置为“连带失 效”或“仅失效的通道关闭”
- –低静态电流和故障模式电流（小于 250µA）
- 工作结温范围：–40°C 至 150°C

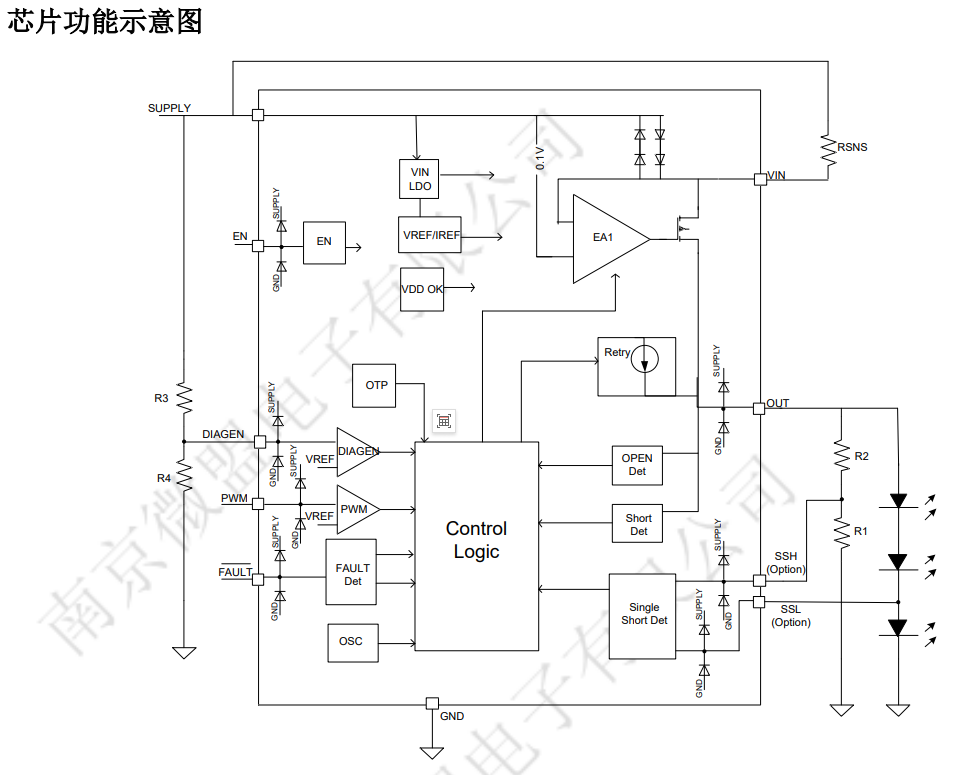

应用电路
